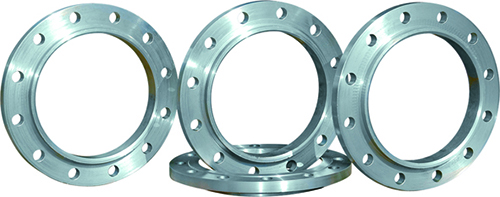

带颈平焊法兰高强度就这么任性

[来源:欣渤海]    [作者:渤海电力]    [日期:2015-11-05 14:12:59]    [热度:170]

带颈平焊法兰高强度就这么任性,目前较多的应用于更高压力的管道上。带颈平焊法兰内孔加工了比管子外径略大一点的一个凹台,管子插在里面焊的,带颈平焊法兰焊接时只需单面焊接不需要焊接管道和法兰连接的内口,对焊法兰的焊接安装需要法兰双面焊。所以带颈平焊法兰一般用于低、中压管道,是比较好焊接的一种,因为管子和法兰好对垂直,管子不会斜。

带颈平焊法兰的刚性较差,适用于压力p≤4MPa的场合;带颈平焊法兰又称高颈法兰,刚性较大,适用于压力温度较高的场合。法兰密封面的型式有三种:平面型密封面,适用于压力不高、介质无毒的场合;凹凸密封面,适用于压力稍高的场合;榫槽密封面,适用于易燃、易爆、有毒介质及压力较高的场合。

垫片是一种能产生塑性变形、并具有一定强度的材料制成的圆环。大多数垫片是从非金属板裁下来的,或由专业工厂按规定尺寸制作,其材料为石棉橡胶板、石棉板、聚乙烯板等;也有用薄金属板将石棉等非金属材料包裹起来制成的金属包垫片。

还有一种用薄钢带与石棉带一起绕制而成的缠绕式垫片。普通橡胶垫片适用于温度低于120℃的场合;石棉橡胶垫片适用于对水蒸气温度低于450℃,对油类温度低于350℃,压力低于5MPa的场合,对于一般的腐蚀性介质,最常用的是耐酸石棉板。按所联接的部件可分为容器法兰及管法兰。按结构型式分,有整体法兰、活套法兰和螺纹法兰。常见的整体法兰有带颈平焊法兰及对焊法兰。

带颈平焊法兰可由浇铸而成,也可由螺纹连接或焊接构成。法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。垫片放在两法兰密封面之间,拧紧螺母后,垫片表面上的比压达到一定数值后产生变形,并填满密封面上凹凸不平处,使联接严密不漏。

以上就是带颈平焊法兰的相关知识。
